板式換熱機組的組成及各部件的功能

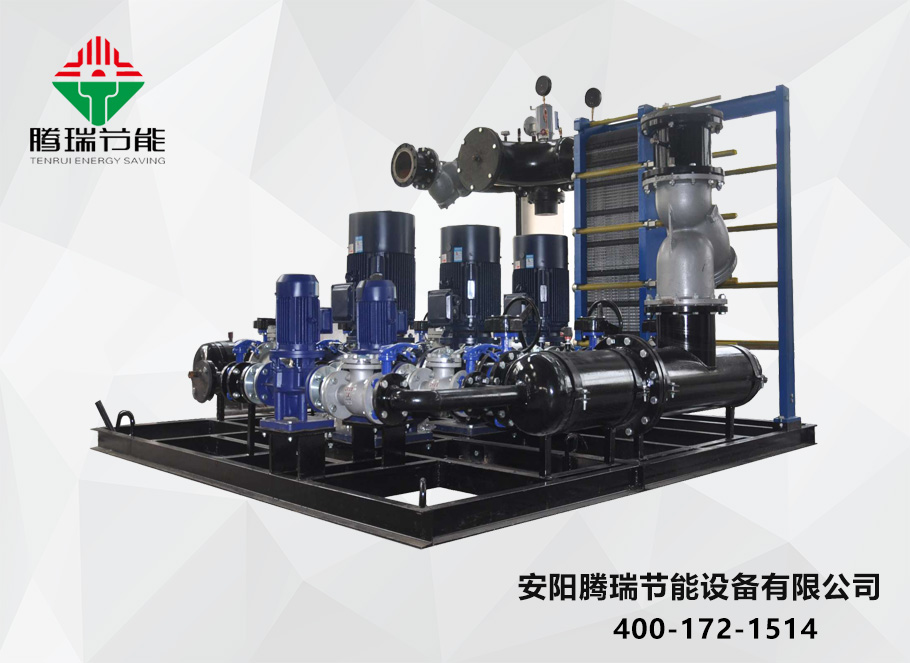

? ? ? 板式換熱機組的核心部分主要由傳熱板片、密封墊片、兩端壓板、夾緊螺栓等組成。傳熱板片是主要的換熱元件，大多采用不銹鋼和鈦材制作而成，一般波紋做成人字形，用以傳遞熱量。密封墊片則起到在換熱板片之間密封的作用，防止流體泄漏。兩端壓板用于夾緊傳熱板片，確保流體介質不泄漏。夾緊螺栓則用于緊固兩端壓板。

? ? ? 變頻器，控制板式換熱機組的工作頻率，從而實現對流體流速和溫度的控制。

? ? ? 水泵，提供流體循環的動力，使流體在板式換熱器中進行熱交換。

? ? ? 閥門是用于調節和控制流體的流量和方向，確保機組正常工作。

? ? ? 過濾器，主要用于過濾流體中的雜質，防止雜質對機組造成損害。

? ? ? 分配箱用于分配流體到不同的管道或設備中。

? ? ? 儀表用于監測和顯示流體的溫度、壓力、流量等參數，幫助操作人員掌握機組的運行狀況。

? ? ? 控制系統是板式換熱機組的“大腦”，由傳感器、控制器、通信系統、電氣控制柜等組成。傳感器包括室外溫度傳感器、流量計、壓力變送器、溫度變送器等，它們可以實時監測流體的各種參數。控制器則根據傳感器的數據，通過執行器對機組進行數據采集和控制，以實現自動調節和穩定運行。

? ? ? 各部分協同工作，使得板式換熱機組能夠連續地將主網熱轉換成需要的加熱水，并供應到各種需要熱水的場合，如空調、供暖、生活用水等。不同的板式換熱機組可能因應用場景、性能需求等因素，在具體組成上有所不同。因此，在實際應用中，應根據具體情況選擇合適的機組，并遵循相關操作和維護規范，以確保其正常運行和長期穩定性。
